ZDHVF系列高壓變頻控制柜

（也稱高壓變頻器、高壓變頻柜、高壓變頻裝置）

一、型號說明

ZDHVF系列

注：設計序號：系列化改型設計編號,主要適用于風機水泵類負載

電壓等級：06－6kV  10－10kV

  輔助符號：M—配置手動旁路隔離開關柜  A—配置自動旁路接觸器柜

例如：ZDHVF -1100/06-M

     表示ZDHVF高壓變頻調速裝置容量為1100KVA，電壓6KV，適用于風機水泵類負載電機，配置有手動旁路隔離柜

二、產品特點

l  高-高直接高壓供電：ZDHVF高壓變頻調速裝置高壓直接輸入，高壓直接輸出，無需輸出升壓變壓器，設備占用面積小，適用于普通交流感應電機；

l  高率：ZDHVF高壓變頻調速裝置效率高達96%以上；

l  高功率因數：ZDHVF高壓變頻調速裝置功率因數可達到0.95以上；

l 無諧波輸入：ZDHVF高壓變頻調速裝置輸入使用了移相多重化整流技術，電壓電流諧波小，輸入無需增加諧波治理裝置，不對電網產生污染；

l  無諧波輸出：ZDHVF高壓變頻調速裝置輸出標準正弦波電流，電壓電流諧波小，輸出無需增加諧波補償裝置，不增加電機的運轉噪音、不產生附加應力；

l  高可靠性：ZDHVF高壓變頻調速裝置具有故障自動旁路和高壓掉電重起功能，確保出現故障電機不停機運行；

l  高穩定性：ZDHVF高壓變頻調速裝置設計上遵循高壓強制規范，高壓主回路與控制回路之間光纖連接，可靠；

l  完善的保護和故障報警設計：ZDHVF高壓變頻調速裝置設置有完備的系統保護功能和功率單元保護功能，各種保護動作后，能實現故障自動記錄、事故記憶，故障記錄能自動記錄各種保護的動作類型、動作時間,可以幫助技術人員分析故障原因，并進行故障定位；

l  高靈活性：ZDHVF高壓變頻調速裝置通過PLC進行現場控制，可通過人機界面修改參數設置靈活改變控制方式，具有多種標準通信協議可方便與中控系統進行通信；

l  安裝、調試、維護方便：功率單元按抽屜形式設計，功率單元與外接線采用接插件方式，無需人工接線，具有良好的互換性，方便更換 。

三、技術特點

1)   波形數字化直接合成自適應技術：

ZDHVF高壓變頻波形產生部分是用單片FPGA經過一定算法得到離散化的頻率和幅值均可控的三相波形數據，再和不同相位的三角載波相比較，產生波形數據信號控制同一相功率單元輸出相同幅值和相位的基波電壓，但串聯各單元的載波之間互相錯開一定電角度，實現多電平疊加波形，這樣就大大提高了整體控制系統的可靠性。

2)   低壓整機調試功能：

ZDHVF高壓變頻可以利用低壓控制電源對高壓變頻進行功能試驗，用戶可以在沒有高壓電源或電機工頻運行時在線調試和維修高壓變頻裝置，這樣就大大縮短了高壓變頻設備的調試和維修時間。

3)   的故障自動技術：

ZDHVF高壓變頻在每次起動之前會自動對整個系統及每個功率單元進行在線測試，功率單元檢測可以具體到每只IGBT的性能測試，這樣就可以保證起動前整個裝置處于完好狀態，使各項準備工作更加有序；

4)   功率單元采用抽屜式結構，便于更換、維護。

ZDHVF高壓變頻功率柜上的功率單元與主回路之間的連接都是通過動靜觸頭聯接的，裝拆時只需要將兩根光纖取下即可操作，不用花大力氣來拆裝主回路的螺栓，并且所有主回路聯接都在柜后，相對保證了人身安全。

5） 在線投切功率單元

ZDHVF高壓變頻在正常運行的時候可以手動投入和旁路任意一個功率單元，這樣因干擾誤動作而旁路的功率單元可以再手動投入正常運行中去，而高壓變頻產生的故障現象大部分都是因干擾引起的，這項功能會大大提高高壓變頻的平均無故障工作時間，也就是提高了高壓變頻的可靠性。

6） 功率單元直流電壓在線測試功能

    ZDHVF高壓變頻在高壓帶電的情況下會在線檢測每個功率單元的直流母線電壓并將測

量值顯示在人機界面上，這樣操作者能很直觀的掌握每個功率單元主回路的工作狀態，為進一步分析提供了有力的保證。

7）功率單元軟旁路功能

   ZDHVF高壓變頻在功率單元出現故障時采取機械旁路和電子旁路相結合的方式,保障了功率單元自動旁路時的可靠性。

8）瞬時轉矩控制功能

在負載有突變情況的工藝條件下，對負載出現突變的情況進行瞬時轉矩控制從而使高壓變頻不會因過流或速斷而跳機，提高設備運行的可靠性。

9）變頻軟起動控制技術

變頻起動的起動電流小，對起動次數沒有要求，起動完畢可無擾動切換到工頻狀態運行，起動過程無電流沖擊。

10）電機旋轉再起動控制技術，其技術特點是在電機失速旋轉的情況下，高壓變頻能自動識別電機轉速后無擾動投入，拖動電機到變頻狀態運行。

四、外型尺寸部分

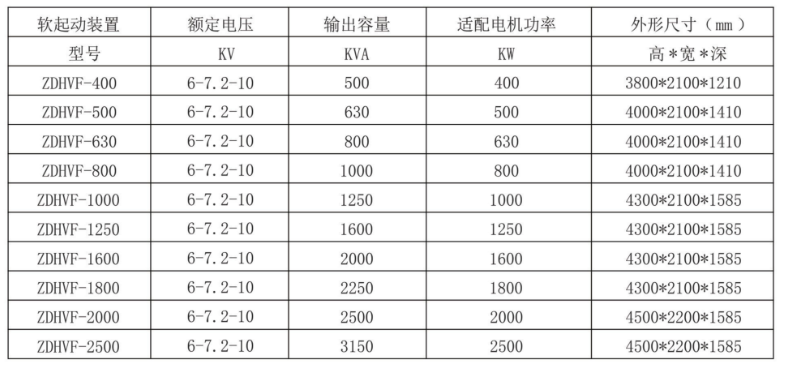

高壓變頻調速裝置外型尺寸選型表：
