ZDGQ高壓籠型液體電阻起動柜

ZDGQ系列高壓籠型電機液體電阻起動柜

俗稱（水阻柜、液阻柜、液體變阻器柜、液阻起動柜、水電阻啟動柜、液態軟啟動柜、液阻軟啟動柜）

—、概述

ZDGQ系列高壓籠型電機液體電阻起動器，是利用液體電阻容量大、阻值易調整等特點，專為大中型高壓鼠籠交流異步電動機或異步起動的高壓同步電動機設計的液體電阻起動器。它是在電機定子回路中串入液體電阻，通過對液體電阻值和起動時間的控制，實現鼠籠電機的平滑無沖擊降壓起動。該起動器選配高壓液體電阻的容量，可適用于3KV、6KV、10KV，功率范圍到32OOOKW更大容量電機的降壓起動。

二、工作原理

ZDGQ系列高壓籠型電機液體電阻起動柜是采用特種介質的水溶液作為電阻，在特殊設計的高壓液阻箱中引入極板作電極串入電機定子回路中，電機起動時，由一小功率伺服電機帶動極板移動來改變極板的相對位置，使（串入定子回路的）液體電阻由大到小作無極變化，從而使低電流平滑起動。

三、環境條件

周圍空氣溫度：（－25－＋50）℃

相對濕度：≤90％

海拔高度：≤2O00m

安裝場所無顯著搖動和沖擊振動；無腐蝕性氣體；安裝傾斜度≤5℃

四、技術參數

額定電壓（KV）：3，6，10

工頻耐受電壓（KV/Min）：25，30／32，38／42（相對地）12，15，18（同相間）

起動電流倍數：2－3.5le

起動時間（S）：10－60－120（可調）

電液正常工作溫度（℃）：O－70

連續起動次數（次）：3－4

柜體防護等級：IP20 IP30;

五、性能特點

恒電流軟起動性能：起動過程中，起動電流基本保持不變，可控制在額定電流的2-3.5倍；

起動時功率因數高且近似恒定，一般在0.75以上；

起動平滑：電機的起動轉矩由小到大逐步增高，使機械設備起動平穩，無沖擊，無嘯叫，且機械設備能平穩越過諧振轉速，使設備免受傷害；

熱容量大，可連續起動3-4次，不會被燒毀；

對電網影響小，起動時電網壓降在5%以內；

具完善的報警提示功能和電動機保護功能，可靠；

結構簡單、可靠，安裝、維護方便。

六、型號說明

產品規格	電機 功率（KW）	起動 時間	液體正常工作溫度（℃）	對地耐壓相間耐壓（KV/min）
ZDGQ — 500 /□ — □	≤500	10～40 預整定	0～70℃	3KV 25 12 6KV 30/32 15 10KV 38/42 18
ZDGQ — 1000 / □ — □	≤1000
ZDGQ — 1500 / □ — □	≤1500
ZDGQ — 2000 / □ — □	≤2000
ZDGQ — 3000 /□ — □	≤3000	20～50 預整定
ZDGQ — 4000 / □ — □	≤4000	20～50 預整定
ZDGQ — 5000 / □ — □	≤5000	20～60 預整定
ZDGQ — 6000 /□ — □	≤6000
ZDGQ — 7000 / □ — □	≤7000
ZDGQ — 8000 / □ — □	≤8000	30～80 預整定
ZDGQ — 9000 / □ — □	≤9000
ZDGQ —10000 / □ — □	≤10000
ZDGQ — □ / □ — □	＞10000	根據技術要求特殊設計

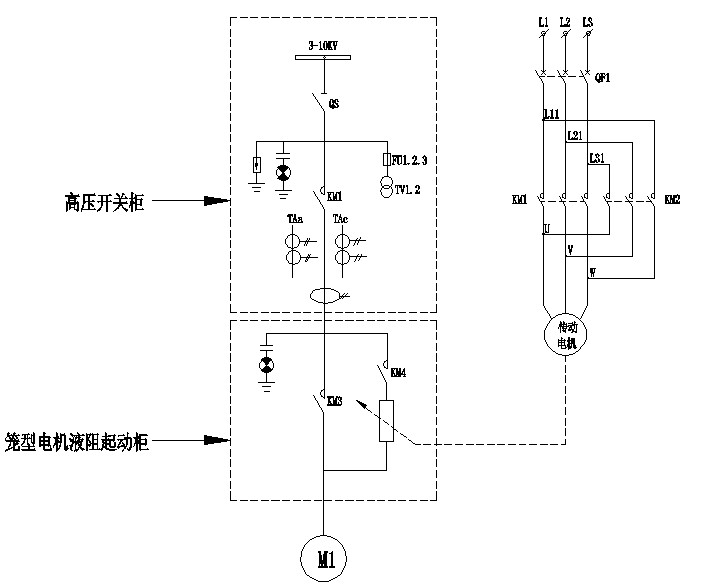

七、一次系統圖

八、訂貨須知

提供電機型號、額定功率、額定電壓、額定電流、定子接法（Y、△）星點可否打開；

提供電機拖動的負載特征（工況說明）；

起動柜與星點短接柜或高壓起動控制的進出線方式；

是否成套訂貨，成套訂貨包括：高壓液阻起動柜、高壓起動控制柜（或星點短接柜）、高壓開關柜；

注明高壓起動控制柜、高壓開關的柜型（GG1A、XGN、KYN28等）；

其它特殊要求，請?jiān)谟嗀洉r(shí)與公司申明或協商。
