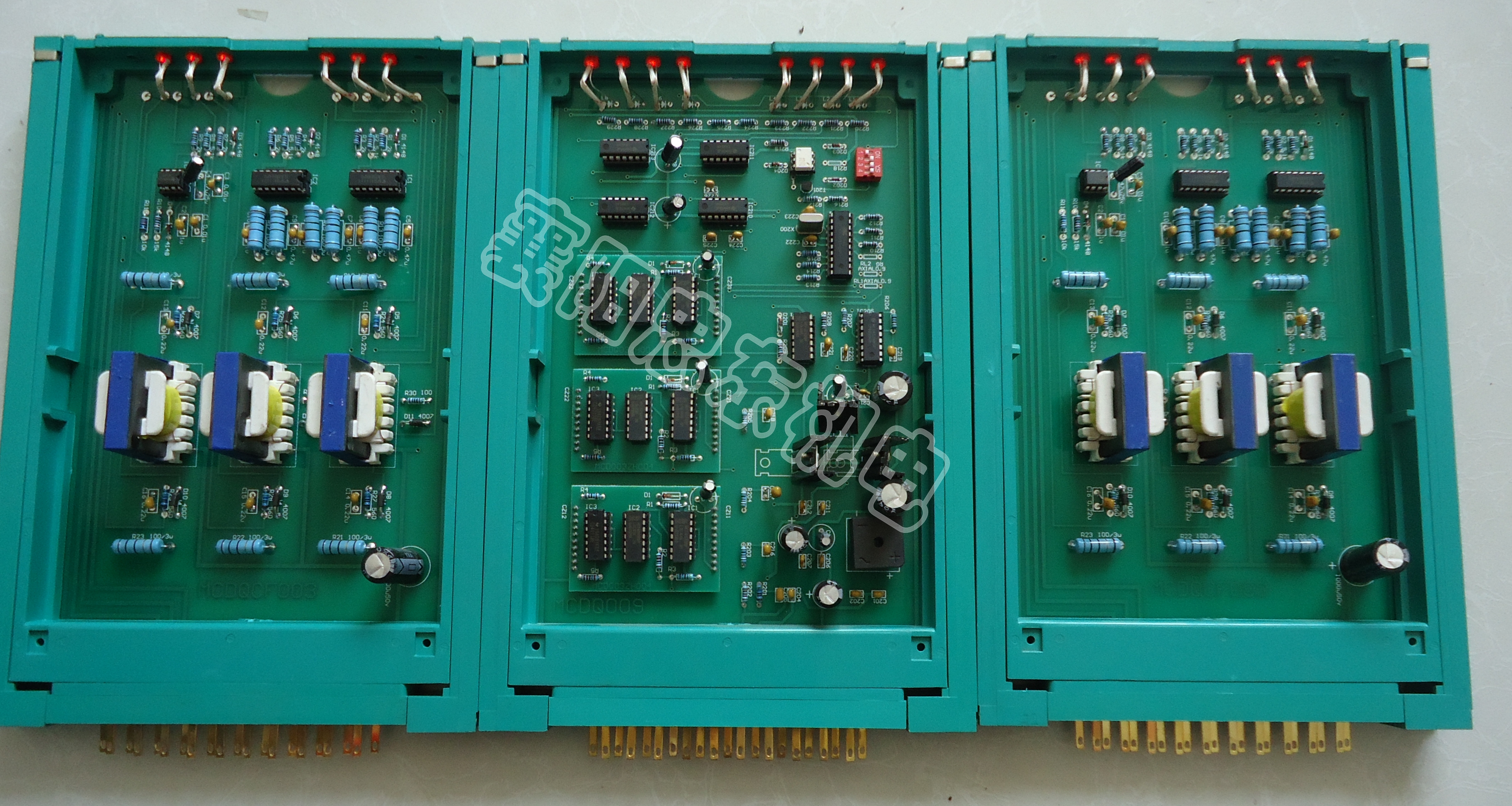

進相器主板程序芯片AT89C205124U ,進相器主板IC207，進相機主控板IC205，進相柜控制板IC210

---

湖北廠家生產的進相器配件及控制板型號全，歡迎電話咨詢 :15570643020 高工

---

進相器控制板檢測故障及處理:進相機觸發板六個指示燈（發光二極管）具有故障指示功能。進相機因故障退相后，指示燈所指示故障如下：

1、觸發板六個指示燈正常閃亮而不能進相檢測

（1）控制板備妥輸出信號是否正常;

（2）檢查與電機聯鎖線是否正常；

（3）檢查熱過載電流繼電器是否動作；

（4）檢查交流接觸器KM4，KM3控制回路與觸點是否接觸良好。2、自動退相后觸發板上有指示燈亮檢測

（1）按下復位按鈕復位；

（2）關斷主控板電源復位；3、觸發板第四個指示燈亮

溫度故障檢測

（1）可控硅溫度是否過高，溫度過高，等溫度降低后再試進相操作；

（2）溫度傳感器是否完好，主控板T和VDD兩腳是否有+18V電壓，有+18V電壓可短接T和VDD兩腳試運行；

（3）主控板是否完好4、觸發板第四個指示燈亮

電源故障檢測

（1）進相機是否有輸入電源，熔斷器是否完好；

（2）同步變壓器輸出是否正常；

（3）主控板F1和F2腳是否有AC11V左右電壓；5、觸發板第五個指示燈亮

斷相故障檢測

（1）主控板±15V, VDD電壓是否正常；電流互感器TA1,TA2,TA3的輸出Ia,Ib,Ic是否有電壓信號；

（2） 接觸器KM3主觸頭是否接觸良好。

（3）觸發板輸出觸發信號是否正常。6、觸發板D一或D六個指示燈亮

信號故障檢測

（1）主控板＋15V，-15V是否正常；

（2）電流互感器是否正常;

（3）主控板是否完好。
